より強く、より美しくあなたの庭や敷地を安全に守ります。

国土交通大臣認定取得 国都防第10号

型枠ブロック TY型枠MU擁壁

認定証

型枠ブロックTY型枠MU擁壁大地震対応型の
「国土交通大臣認定」を新たに4商品取得しました。

H31年4月、宅地造成等規制法施行令第14条の
規定に基づく国土交通大臣認定を取得。

TY型枠MU擁壁大地震対応型は、宅地造成等規制法・同施行令、建築基準法・同施行令、国土交通省関連告示および通達、日本建築学会の諸基準に準拠しております。また耐震対策、各地防災に係る新技術・新工法・環境に配慮した防災技術などを加えた「宅地防災マニュアルの解説」にも準拠しています。

上記商品以外にも、国土交通大臣認定商品「TY型枠ブロック プレーン(西日本、西日本)」がございます。

国土交通大臣認定大地震対応型を取得

TY型枠ブロックを選ぶ理由!

  • フェンスを施工した際も「大臣認定」の擁壁として認められます!

    使用するフェンスは風通しの良い物、目隠しフェンス等使用できますが、地域によって高さ制限がありますので「TY型枠MU擁壁設計・施工ガイド」を参照ください。

    施工写真

    フェンス施工イメージ

  • 土圧係数に合わせ、様々な種類・タイプをご用意しています。

    内部摩擦角は35°、30°、25°の3種類を設定し、積載荷重は10kN/㎡に統一して各種類ごとにブロック厚さ150型、180型の最高高さまでの構造計算を行っています。

    高さ図

    西3エリアは150型、210型のみ。
    東日本エリアは150型、180型のみの販売となります。

  • 最高高さ2,880mmまで施工できるので、様々なシーンに使えます。

    厚さ150型で1,800H、厚さ180型で2,050H、厚さ210型で2,880Hです。

    Hは底盤の下端からの高さで、内部摩擦角が25°、30°、35°の場合は最高高さが1段〜2段下がる場合があるため、注意が必要です。これらについては、「TY型枠MU擁壁設計・施工ガイド」に一覧表があります。

    最高高さ図

    西3エリアは150型、210型のみ。
    東日本エリアは150型、180型のみの販売となります。

  • 鉄筋コンクリート造と同等の強度だから安心の耐震・耐久性

    各ブロックの圧縮強度は25N/㎜2以上の強度を保証。通常の鉄筋コンクリート造と同等の強度をもった擁壁であり、コンクリートの中性化を抑え、長年にわたって安心できる耐久性があります。

    耐震性・耐久性

  • 施工性に優れているので工期の短縮と省エネが期待できます。

    手作業で施工が可能なため、大型重機の使用頻度が少なく、施工性にも優れています。また、合板型枠および関連した仮設資材がほとんど不要です。省エネルギーであり、環境寄与にも貢献いたします。

    作業風景

    型枠材などの仮設資材がほとんど必要なく経済的です。

  • 国土交通大臣認定表授与の流れ
    施工業者様がTOYOの型枠ブロックを購入
    ◎管理体制、設計施工ガイドに準じて工事を行う。
    ◎築造仕様を厳守した施工状況を工事記としてまとめる
    工事記録をTOYOに提出
    提出された工事記録をTOYOが審査
    TOYOが施工業者様に認定表を発行
    認定表
    施工業者様が認定表を擁壁に貼り付ける
    完了

西日本エリア限定商品

TY型枠ブロックベイシス

国土交通大臣認定取得 国都防第10号

コンクリート 型枠ブロック 400型ブロック 土留ブロック スプリット加工

自然石の割肌の風合いによる柔らかで優雅な表情。あらゆるタイプの住まい、環境とも良く調和する土留めブロックです。いつまでも飽きのこない4カラーをご用意。耐震性や耐久性にも優れ、長期にわたって安心・安全性を発揮します。組積みが簡単で早く、工期を大幅に短縮できるのも特徴です。

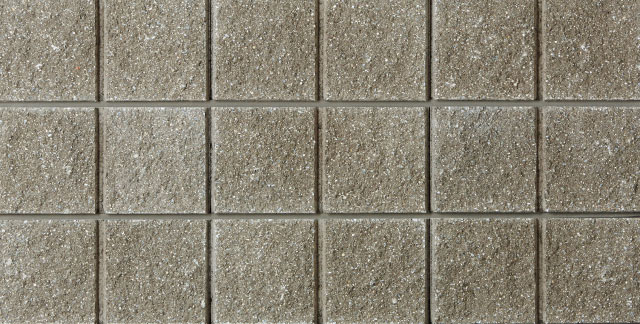

サビ(S)(150/210タイプ)
色見本

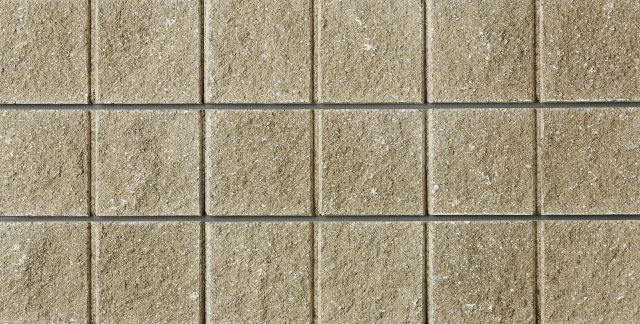

モカ(M)(150/210タイプ)
色見本

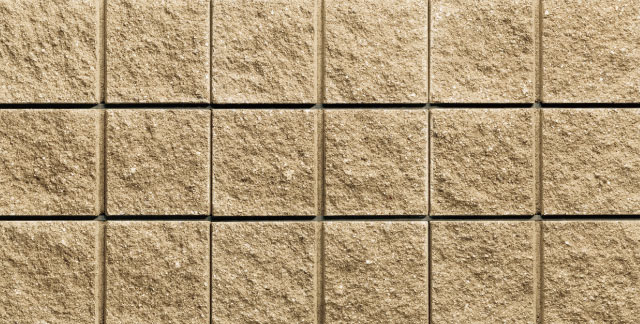

サンド(SD)(150/210タイプ)
色見本

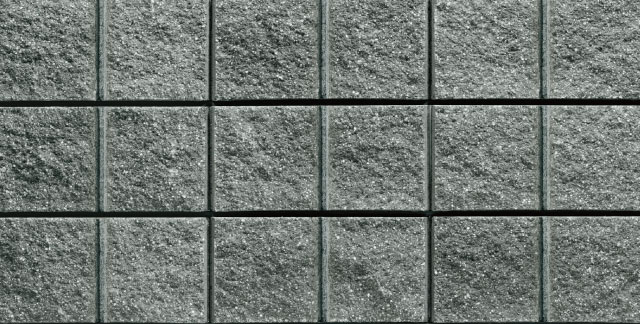

ブラック(BK)(150/210タイプ)
色見本
施工事例

規格寸法図 150型(210型) 片面仕上げ

  • 基本型
  • コーナー
  • 水抜き
  • 化粧ハンチ

※( )内は210型

規格寸法図 150型 両面仕上げ

  • 150基本型
  • コーナー

TY型枠ブロックイースワン

国土交通大臣認定取得 国都防第10号

コンクリート 型枠ブロック 400型ブロック 土留ブロック スパイラル

繊細な凹凸ラインが生み出す陰影で優しいテクスチャーの「トーヨーイース ワン」に型枠ブロックが誕生しました。耐震性や耐久性にも優れ長期にわたって安全性を発揮します。組積みが簡単で早く、工期を大幅に短縮できます。

サンド(150/210タイプ)
色見本
モカ(150/210タイプ)
色見本
サビ(150/210タイプ)
色見本
ブラック(150/210タイプ)
色見本
施工例

規格寸法図 150型(210型) 両面仕上げ

  • 基本型
  • コーナー
  • 水抜き
  • 化粧ハンチ

※( )内は210型

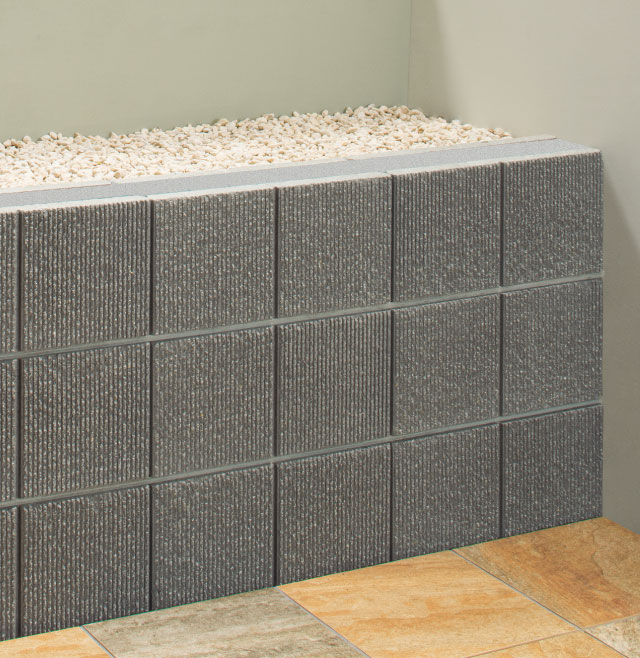

スパイラル加工

表面をスパイラル状に削り出す加工方法。柔らかいテクスチャーが特徴です。

スパイラル加工
へこみ写真

製造上、コーナー面の下部に小さなへこみが入ります。ご理解の上、ご使用ください。

東日本エリア限定商品

TY型枠ブロックレガロ

国土交通大臣認定取得 国都防第10号

コンクリート 型枠ブロック 土留ブロック 5mm目地 400型ブロック

シンプルで洗練された細かなリブ形状とすっきりした5mm目地でスタイリッシュなレガロに型枠ブロックが誕生しました。ウェブ形状により胴込めコンクリートの縦横連続した充填がスムーズにできます。耐震性や耐久性にも優れ長期にわたって簡単で早く、工期を大幅に短縮できます。

モードベージュ(150/180タイプ)
色見本
モードブラウン(150/180タイプ)
色見本
モードグレー(150/180タイプ)
色見本
施工事例

「TY型枠ブロック レガロ」は5mm目地で施工してください。

メリット1

すっきりとしたスクエアな目地でモダンなデザイン。

メリット2

横目地モルタルが化粧面より内側に入る細い5㎜目地のため、コテでの目地切りのみで目地押え、目地入れが不要です。

規格寸法図 150型(180型)両面仕上げ

  • 基本型
  • コーナー
  • 水抜き
  • 化粧ハンチ

※( )内は180型

TY型枠ブロックイースワン

国土交通大臣認定取得 国都防第10号

コンクリート 型枠ブロック 400型ブロック 土留ブロック スパイラル

繊細な凹凸ラインが生み出す陰影で優しいテクスチャーの「トーヨーイース ワン」に型枠ブロックが誕生しました。ウェブ形状により胴込めコンクリートの縦横連続した充填がスムーズにできます。耐震性や耐久性にも優れ長期にわたって安全性を発揮します。組積みが簡単で早く、工期を大幅に短縮できます。

ベージュ(150/180タイプ)
色見本
ブラウン(150/180タイプ)
色見本
ライトグレー(150/180タイプ)
色見本
ダークグレー(150/180タイプ)
色見本
施工事例

規格寸法図 150型(180型) 両面仕上げ

  • 基本型
  • コーナー
  • 水抜き
  • 化粧ハンチ

※( )内は180型

スパイラル加工

表面をスパイラル状に削り出す加工方法。柔らかいテクスチャーが特徴です。

スパイラル加工
へこみ写真

製造上、コーナー面の下部に小さなへこみが入ります。ご理解の上、ご使用ください。

築造仕様などは厳守してください。

このブロックを使用して築造する擁壁は、宅地造成等規制法適用区域に使用できる「大臣認定」の擁壁ですので、築造仕様などは厳守していただきますようお願い申し上げます。また、大臣認定に基づいた設計図書類(大臣認定書・構造図・認定仕様書など)を用意していますので、最寄りの営業所までお問い合わせください。

管理ガイド・施工管理

擁壁チェックと工事記録保管のメーカー責務

  • ●大臣認定擁壁としての工事に際しては、弊社に工事記録(打合せ会議録、工事写真、コンクリート強度試験表等)を保管する責務を負わされております。
  • ●前記工事記録がない場合は「大臣認定表示票」の設置はできかねますので、ご了承をお願いいたします。
  • ●弊社に事前連絡をしていただき、施工指導を受けて工事記録が整った現場には大臣認定審査に図り、大臣認定表示票を発行します。
